판옥선은 왜 바닥이 평평했나 — 조수와 갯벌이 정한 조선 군선의 설계

물이 빠진 서해 갯벌에 어선 한 척이 옆으로 기울어 누워 있는 풍경은 낯설지 않다. 배는 진흙에 옆구리를 대고 몇 시간을 버티다가, 물이 다시 들어오면 아무 일 없었다는 듯 떠오른다. 그 몇 시간 동안 배는 자기 무게 전부를 선체 옆면 한쪽으로 떠받치고 있었던 셈이다.

한반도의 서해와 남해는 조차가 크고 갯벌이 넓다. 하루에 두 번, 배가 떠 있던 자리가 뭍이 된다. 이 바다에서 배를 운용한다는 것은 ‘떠 있을 때’만이 아니라 ‘앉아 있을 때’까지 설계에 넣어야 한다는 뜻이다. 조선의 대표적인 군선인 판옥선의 밑바닥이 평평했던 이유가 여기서 출발한다.

판옥선은 조선 명종 대인 1555년에 등장한 대형 군선으로 알려져 있다. 흔히 ‘임진왜란의 주력함’으로 소개되지만, 이 배의 형태는 전쟁을 예상하고 만들어진 것이 아니라 그 이전부터 이어져 온 한반도 연안 항해의 조건 위에 세워졌다. 배의 바닥 모양 하나에서 시작해, 결합 방식과 층 구조, 그리고 화포 운용 전술까지가 하나의 사슬로 연결된다.

바다가 먼저 있었고 배의 바닥은 그다음이었다

선체 바닥의 형태는 크게 둘로 나뉜다. 밑이 V자로 뾰족하게 내려가는 첨저선(尖底船)과, 밑이 넓고 평평한 평저선(平底船)이다. 원양을 가로지르는 배들은 대체로 첨저형에 가깝다. 물속에 잠긴 부분이 깊어 옆으로 밀리는 힘에 저항하고, 파도를 가르며 직진하는 데 유리하기 때문이다.

문제는 그 배를 조차가 큰 연안에 세워둘 때 벌어진다. 물이 빠지면 첨저선은 자기 무게를 좁은 용골 한 줄로 지탱하지 못하고 한쪽으로 기울어진다. 기울어진 채 갯벌에 눌리면 선체에 비틀림이 걸리고, 진흙에 박히면 다시 뜰 때 빼내기도 까다롭다. 매일 두 번씩 반복되는 일이라면 이것은 사고가 아니라 설계 조건이다.

평저선은 이 조건을 정면으로 받아낸다. 넓고 평평한 바닥은 물이 빠져도 배를 그대로 주저앉힌다. 하중이 바닥 전체로 분산되므로 국부적인 응력 집중이 적고, 기울지 않으니 안에 실린 화물과 사람도 그대로다. 얕은 포구에 바짝 붙여 접안하기도 쉽고, 흘수가 얕아 모래톱이나 암초에 걸릴 위험도 줄어든다. 좌초해도 곧바로 파손으로 이어지지 않는다.

정리하면 평저 구조는 항해 성능을 위한 선택이 아니라 정박과 접안, 그리고 좌초 상황까지 포함한 운용 전체를 위한 선택이었다. 조선 수군의 작전 반경이 연안과 도서 사이였다는 점을 함께 놓고 보면 이 선택은 더 분명해진다.

평평한 바닥이 치른 대가

공학에서 공짜는 없다. 평저선은 물속에 잠긴 면적이 얕고 옆으로 미끄러지는 것을 막아줄 깊은 구조물이 없다. 그래서 옆바람이나 옆조류를 받으면 배가 가려는 방향에서 옆으로 밀려난다. 항해 용어로 리웨이(leeway), 즉 편류다. 뱃머리가 향한 방향과 배가 실제로 이동하는 방향이 어긋난다는 뜻이다.

직진 안정성도 떨어진다. 침로를 유지하려면 계속 보정해야 하고, 최고 속도 면에서도 첨저선에 미치지 못한다. 먼바다를 오래 항해하는 용도라면 명백한 약점이다.

여기서 중요한 것은 조선의 군선이 먼바다를 건너 원정을 나가는 배가 아니었다는 점이다. 요구 성능이 다르면 최적해도 다르다. 대양 항해에서 결정적인 지표가 연안 방어에서는 부차적인 지표가 된다. 판옥선의 설계는 성능이 낮은 배가 아니라 다른 문제를 푼 배로 읽어야 한다.

편류가 크다는 약점을 상쇄한 요소도 있었다. 이 배는 돛만으로 움직이지 않았다. 아래층에 배치된 노가 주된 추진 수단으로 함께 쓰였기 때문에, 바람이 없거나 역풍일 때에도, 좁은 물목에서도 스스로 자세를 잡을 수 있었다. 바람에 의존하는 정도가 낮으면 편류의 영향도 그만큼 통제 가능한 범위 안으로 들어온다. 조류가 빠르고 섬과 물목이 촘촘한 남해에서는 이 점이 오히려 결정적이었다.

제자리에서 돌아서는 배, 그리고 화포

평저 구조가 내준 것이 속도와 직진성이라면, 그 대가로 얻은 것은 선회 성능이다. 물속에 잠긴 부분이 얕고 방향타 역할을 하는 깊은 구조물이 적다는 것은, 뒤집어 말하면 배를 제자리에서 돌리기 쉽다는 뜻이다. 노를 한쪽은 앞으로 젓고 반대쪽은 뒤로 저으면 배는 거의 자리에서 회전한다.

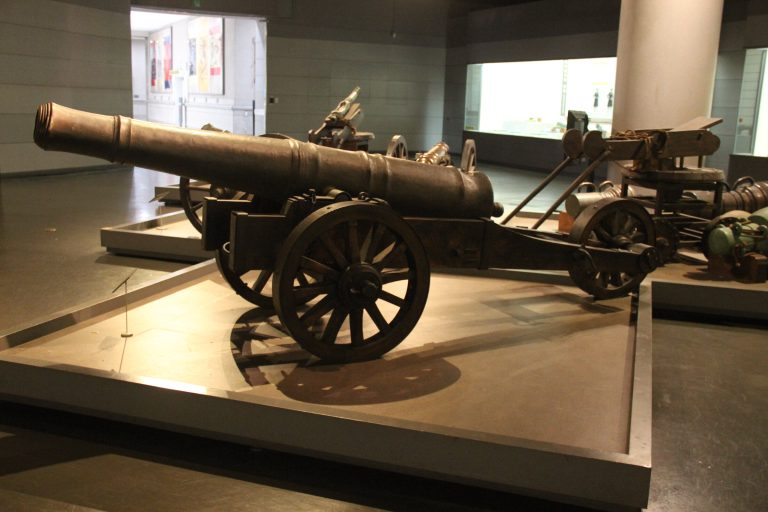

이 성능이 무기 체계와 만나면서 성격이 완전히 달라진다. 조선 수군의 주력 화기는 배 옆면, 즉 현측에 배치된 화포였다. 한 번 쏘고 나면 포신을 식히고 화약과 탄을 다시 넣어야 한다. 이 재장전 시간 동안 배는 무방비에 가깝다.

그런데 제자리 선회가 가능하다면 이야기가 달라진다. 한쪽 현으로 쏜 뒤 배를 돌려 아직 장전이 되어 있는 반대쪽 현을 적에게 향하게 한다. 그 사이 방금 쏜 쪽은 재장전을 한다. 회전과 사격이 번갈아 이어지면서 화력의 공백이 크게 줄어든다. 배의 선회 성능이 곧 지속 화력으로 환산되는 구조다.

임진왜란기 조선 수군이 접근전을 피하고 원거리 화포전을 고수한 배경에는 이런 물리적 조건이 있었다. 1592년 한산도 해전에서 구사된 학익진 역시, 적을 넓은 해역으로 끌어낸 뒤 함대를 반원으로 펼쳐 여러 배의 현측 화력을 한 점에 모으는 운용이다. 개별 배가 제자리에서 방향을 잡을 수 있어야 성립하는 대형이다.

쇠못을 쓰지 않은 이유

한선의 또 다른 특징은 결합 방식이다. 선체 부재를 이어 붙일 때 쇠못 대신 나무 부재를 썼다. 판재에 구멍을 뚫고 나무못을 박아 고정하거나, 장쇠라 불리는 긴 나무 부재를 가로로 꿰어 선체를 하나로 묶는 방식이다.

바닷물 속에서 쇠못은 부식한다. 부식이 진행되면 못 자체가 가늘어지고, 동시에 못 주변의 나무도 함께 상한다. 겉으로는 멀쩡해 보여도 결합부가 먼저 무너지는 것이다. 나무못은 이 문제에서 자유롭다. 오히려 물을 먹으면 팽창해 구멍을 더 단단히 메우는 방향으로 작동한다.

정비 측면의 이점도 크다. 나무못 결합은 해체와 재조립이 상대적으로 쉬워서, 상한 판재 하나만 갈아 끼우는 부분 수리가 가능하다. 배를 오래 쓰는 데는 처음 만들 때의 강도보다 이런 유지보수성이 더 결정적이다.

여기에 두꺼운 소나무 판재를 쓴 구조가 더해진다. 화포를 쏘면 반동이 선체로 전달되는데, 얇고 가벼운 구조는 이 충격을 반복해서 받아내기 어렵다. 두꺼운 판재와 굵은 부재로 짜인 선체는 무겁고 느리지만, 대신 화포를 배 위에서 반복 운용할 수 있는 기반이 된다. 앞서 본 화력 중심 전술은 이 구조적 여유 위에 얹혀 있었다.

사람을 위아래로 나눈 2층 구조

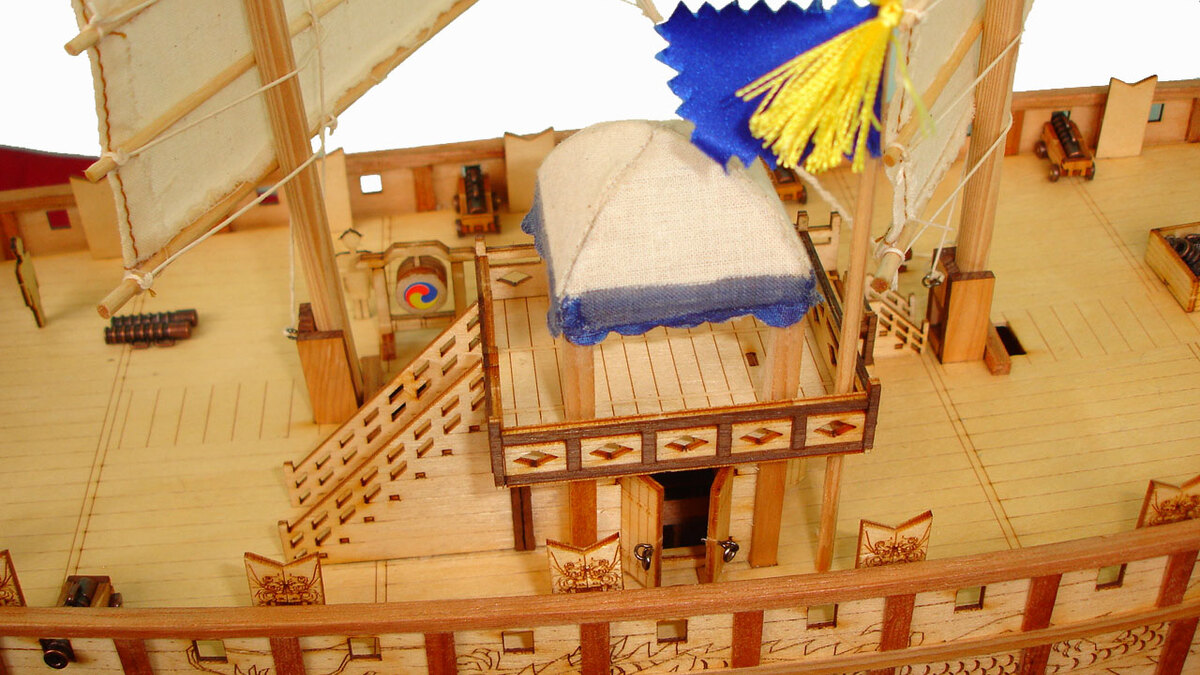

판옥선의 이름에 들어간 ‘판옥(板屋)’은 갑판 위에 올린 널판 구조물을 가리킨다. 아래층에는 노를 젓는 공간을 두고, 그 위에 전투용 갑판을 한 층 더 올렸다.

이 배치의 첫 번째 효과는 인력의 분리다. 노를 젓는 격군과 활을 쏘고 포를 다루는 전투원이 같은 공간에서 뒤엉키지 않는다. 전투 중에도 추진력이 유지되고, 부상자가 생겨도 두 기능이 동시에 마비되지 않는다.

두 번째 효과는 높이다. 전투 갑판이 높다는 것은 상대편 배에서 이쪽으로 뛰어 건너오기가 어렵다는 뜻이다. 당시 일본 수군이 즐겨 쓴 전술은 배를 붙여 갈고리로 고정한 뒤 병사들이 옮겨 타 백병전을 벌이는 등선육박전이었다. 갑판이 높으면 이 전술의 첫 단계부터 막힌다. 위에서 아래를 내려다보며 활과 화포를 쏘는 쪽이 유리해지는 것은 덤이다.

즉 2층 구조는 공간 효율의 문제가 아니라 상대의 전술을 무력화하기 위한 형상 설계였다. 배의 높이 자체가 방어 수단으로 기능한 것이다.

다만 위로 올린 구조는 무게중심을 끌어올린다. 보통이라면 복원성이 나빠져 흔들림에 취약해질 대목인데, 여기서 다시 평평한 바닥이 값을 한다. 바닥이 넓으면 배가 기울 때 되돌아오려는 힘이 크게 작용해 안정성을 확보하기 쉽다. 평저 구조가 없었다면 갑판을 한 층 더 올리는 선택 자체가 위험했을 것이다. 바닥 형태와 상부 구조가 서로를 가능하게 한 셈이다.

거북선에 대해 말할 수 있는 것과 말할 수 없는 것

판옥선을 이야기하면 거북선이 따라 나온다. 그런데 여기서는 선을 분명히 그어야 한다. 거북선은 실물이 남아 있지 않다.

남아 있는 것은 후대의 기록과 그림, 그리고 그것들을 해석해 만든 복원안이다. 기록마다 서술이 다르고 그림마다 형태가 다르기 때문에, 지붕을 덮은 판이 나무였는지 쇠판이었는지, 쇠못이나 송곳을 어떤 식으로 박았는지, 실제 길이와 폭은 얼마였는지, 탑재한 화포가 몇 문이었는지 같은 항목들은 사료와 복원안마다 갈린다. 널리 알려진 ‘철갑선’이라는 표현도 학계에서 논쟁이 이어져 온 사안이지 확정된 사실이 아니다.

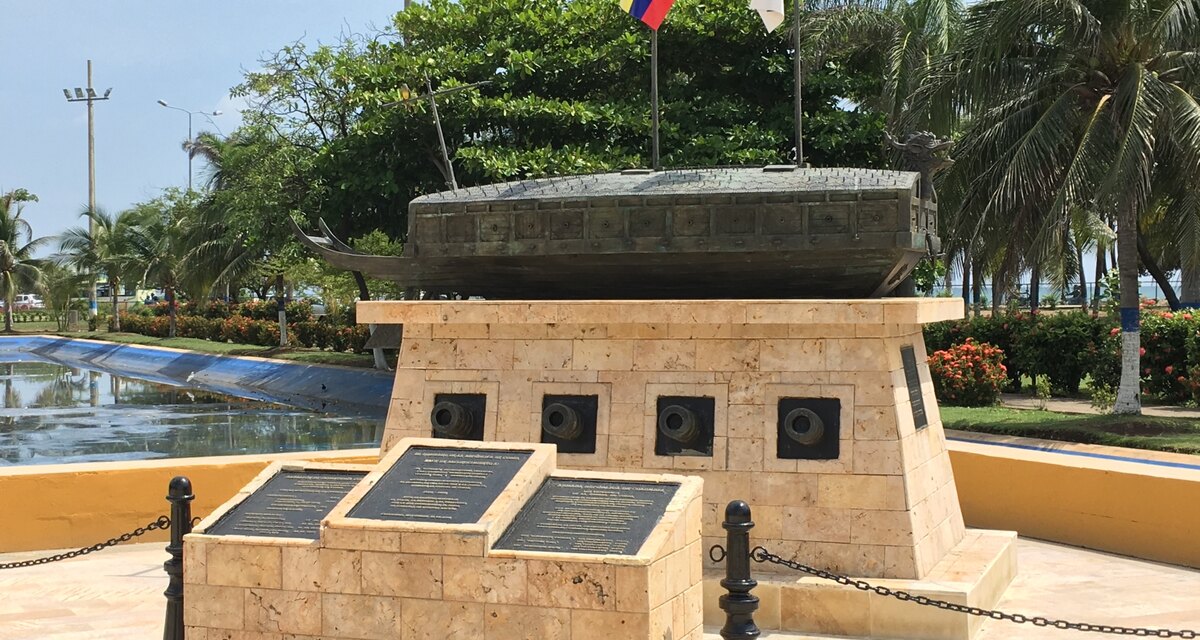

각지에 전시된 실물 크기 거북선들이 서로 다르게 생긴 것도 이 때문이다. 그것들은 유물의 복제가 아니라 서로 다른 해석의 입체적 표현이다. 확실하게 말할 수 있는 것은, 거북선이 판옥선 계열의 선체를 바탕에 두고 그 위를 덮개 구조로 씌운 배였다는 정도의 큰 얼개다.

이 불확실성을 정직하게 인정하는 편이 오히려 이 배의 가치를 더 잘 보여준다. 확정된 것은 형태가 아니라 문제의식이다. 갑판 위로 뛰어드는 상대를 막고, 화포를 안정적으로 쏘며, 얕은 연안에서 자유롭게 기동한다는 요구 조건 말이다.

실무 적용 — 지금 어디서 확인할 수 있나

• 답사는 통영·여수·거제 라인을 축으로 잡는다 — 삼도수군통제영이 있던 통영, 전라좌수영이 있던 여수, 옥포해전의 거제 일대가 조선 수군 유적이 밀집한 구간이다. 지형과 물길을 같이 보면 왜 이런 배가 필요했는지가 훨씬 빨리 이해된다.
• 고선박 실물은 목포에서 본다 — 국립해양유산연구소(옛 국립해양문화재연구소)가 있는 목포에서는 바다에서 인양한 옛 배의 실물 부재를 볼 수 있다. 나무못 결합과 두꺼운 판재를 사진이 아니라 눈으로 확인할 수 있는 거의 유일한 자리다.
• 복원선은 ‘해석안’으로 보고 서로 비교한다 — 여수·통영 등에 있는 실물 크기 거북선은 제작 주체와 시기에 따라 형태가 다르다. 어느 쪽이 맞는지를 따지기보다, 어떤 근거로 그렇게 그렸는지를 안내판에서 확인하는 편이 남는 게 많다.
• 전쟁사 맥락은 임진왜란 전문 전시에서 보완한다 — 국립진주박물관은 임진왜란을 주제로 한 상설 전시를 운영해 왔다. 화포와 무기 체계를 함께 보면 배와 전술이 어떻게 맞물렸는지가 잡힌다.
• 평저 개념은 현대 선박에서도 살아 있다 — 하천과 연안에서 쓰는 바지선, 갯벌과 조간대를 드나드는 작업선은 지금도 평평한 바닥을 쓴다. 흘수를 줄이고 접안·좌초 조건을 우선하는 설계 논리는 400년 전과 같다.
• 편류는 지금도 항해의 기본 개념이다 — 현대 항해에서 선수 방위와 GPS가 표시하는 대지 침로가 어긋나는 현상이 바로 이 리웨이다. 옛 배의 약점으로만 볼 것이 아니라, 배가 물과 바람 위에 떠 있는 한 계속되는 문제로 읽는 편이 정확하다.

배의 바닥 모양은 사소해 보인다. 그러나 판옥선에서는 그 한 가지 결정이 결합 방식과 층 구조를 거쳐 화포 운용과 진법에까지 이어졌다. 설계란 결국 주어진 환경에서 무엇을 포기하고 무엇을 얻을지를 정하는 일이고, 조선의 군선은 조수와 갯벌이라는 환경에 맞춰 그 교환을 계산해낸 결과였다.

판옥선의 등장 시기와 구조 서술은 한국학중앙연구원 『한국민족문화대백과사전』 「판옥선」 항목과 『난중일기』·『이충무공전서』 등 사료를 따랐습니다. 거북선의 외장 재질, 정확한 치수, 탑재 화포 수 등은 사료 해석과 복원안에 따라 학계 견해가 갈리며 실물이 전하지 않으므로 본문에서 단정하지 않았습니다. 전시 유물의 위치와 관람 정보는 각 기관 누리집에서 확인하시기 바랍니다.
